Tagesfahrlicht

[baiertaler]

Hallo Atum,

..
Wo finde ich den besten Zugang zu einem Kabel der Zündung, wo ich das (braune) Kabel anschließen kann damit die Leuchten nicht ständig strahlen.

nicht kann, sondern muss
Habe eben eines meiner Bilder http://www.iq-board.de/gallery/image_page.php?album_id=110&image_id=627 zum TLR noch etwas textlich ergänzt. Damit sollte alles verständlich sein. Falls nicht, bitte melden.

[Atum]

Super Danke!

[Alpini]

Ich habe Tagesfahrlicht montiert und mit 12 Fotos dokumentiert. Ich würde das Ganze gerne ins Board stellen, habe den Moderator Baiertaler zweimal befragt, aber der antwortet nicht. Wer kann helfen?

[Temporyx]

Hallo Alpini,

ich habe deinen Beitrag hierher verschoben, weil es dazu hier schon einen Thread gibt. baiertaler kann dir im Augenblick leider nicht antworten, er ist auf Kurzurlaub. Ich empfehle dir aber die 12 Bilder eher in deiner Galerie zu veröffentlichen, sonst wird der Beitrag wahrscheinlich scrollseitig sehr lang.

So kannst du Bilder innerhalb eines Beitrages hochladen:

1: neuen Beitrag aufsetzen und Text schreiben
2: Register "Dateianhang hochladen" anklicken
3: Auf "Durchsuchen" klicken und dann aus der Dateiauswahlbox dein hochzuladendes Bild von Festplatte auswählen
(ggf. zusätzlich Dateikommentar hinzufügen)
4: Auf "Datei hinzufügen" klicken
Abschliessend den Eintrag normal absenden (oder auch vorher noch mit "Vorschau" kontrollieren).

Im Thread "iQ Diskussionen" / "Wie lange müsst Ihr warten???" vom 29. April 2009 - 19:29 gibts zudem ein Formularhardcopy zur weiteren Erläuterung.

Viel Glück !

[Alpini]

Ich versuchs mal:
Unter Berücksichtigung der gesetzlichen Vorgaben und der Maße am iQ bleiben nur rund 14 cm übrig zur Montage von LED-Tagfahrleuchten (1). Rechteckige Leuchten sind meist länger und höher als der Platz zwischen zwei Rippen des Grills; außerdem müsste die senkrechte Rippe herausgesägt werden, oder die Leuchte außen vor dem Grill montiert werden.
Also fiel meine Wahl auf runde Leuchten, die vor dem Grill montiert werden können. Fast alle angebotenen runden Leuchten haben bei 70 mm Durchmesser eine Tiefe von über 50 mm, ragen also nach vorne heraus.
Bei http://www.truckerdepot.de fand ich runde Lampen (6) mit 90 mm Durchmesser und nur 36 mm Tiefe (75.- EUR + 5.95 EUR Versand).
Zur Montage wird die Frontverkleidung abgebaut: Zuerst die sechs Schrauben unten lösen (bei den äußeren Schrauben die Reihenfolge der Teile für den späteren Zusammenbau merken), dann die Clips in den Kotflügeln lösen (mit Schraubendreher genau um ein Viertel drehen und mit den Fingern leicht herauszunehmen) und danach die Clips oben herausziehen (mit schmalem Schraubendreher den inneren Sift um ca. 1 cm nach oben drücken (2) , dann den Rest herausnehmen). Zum Schluß die Steckverbindungen der Nebelleuchten abziehen und die Front abnehmen (3), das nackte Auto sind furchtbar aus (4).
Leuchtenhalter-Winkel etwas biegen und anschrauben (5, hier der linke Winkel), Löcher im Grill am besten vorsichtig von Hand bohren. Die Schrauben mit Muttern messen 4 mm (links) bzw. 6 mm (rechts) im Durchmesser.
Leuchten provisorisch anschrauben (6).

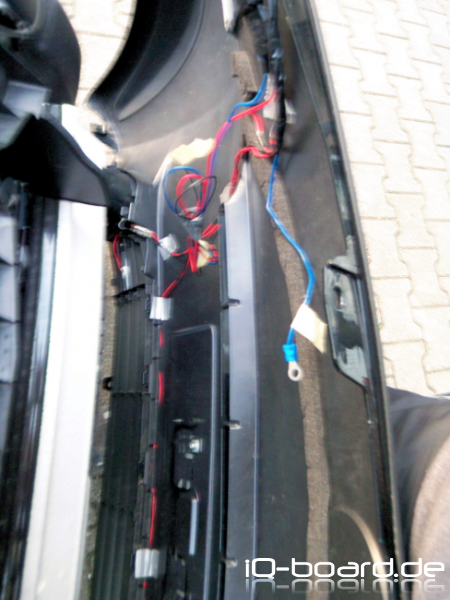

An jeder Leuchte sind drei kurze Kabel (weiß/schwarz/gelb)vorhanden, diese mit den mitgelieferten Verlängerungskabeln verbinden (7) und den Kabelbaum (8) auf der Rückseite der Frontverkleidung verlegen (Klebeschellen). Dann die Frontverkleidung wieder montieren.
Die Kabel werden folgendermaßen angeschlossen: Schwarz irgendwo an Masse (Öse ist dran), weiß im – in Fahrtrichtung - linken Sicherungskasten an das gelbe Kabel (hier kommt 12 V + beim Einschalten der Zündung), gelb an das blaue Kabel (+) des linken Standlichtes (9).
Funktion prüfen: Beim Einschalten der Zündung leuchten die Leuchten über weiß/schwarz (10), beim Einschalten des Standlichtes verringern sie ihre Leuchtkraft auf Positionslichtstärke (11) und (12). Dieses Umschalten wird in den Lampen selbst bewerkstelligt.
Zum Schluß die beiden Lampen ausrichten und festschrauben.
Da ich das „+“ des gelben Drahtes im Sicherungskasten nicht überlasten wollte (ich weiß nicht, was da dran hängt) steuere ich damit nur ein zwischengeschaltetes Relais, was das eigentliche „+“ für die LED-Leuchten direkt über eine fliegende Sicherung von der Batterie zuführt.
Wer die Leuchten nicht als zusätzliche Positionsleuchten benutzen will, kann ein weiteres (Umschalte-)Relais (betätigt vom Standlicht) dazwischen schalten, was die LED’S in diesem Falle ausschaltet.

Bilder (1) bis (4).jpg

Bilder (1) bis (4).jpg

Bilder (5) bis (8).jpg

Bilder (9) bis (12).jpg

[Temporyx]

Nicht wundern, wenn euch bei runden Tagesfahrlichtern die Polizei anhält. Denn sie verwechseln das immer noch gerne mit Nebelscheinwerfern.

[Alpini]

Damit muß ich leben, aber ich bin ja immer nett zu den Schutzmännern. Noch ne Frage: Eines meiner Bilder ist doppelt, wie kriege ich das wieder raus? Entweder sind beide gelöscht oder sie bleiben zweimal ... Und kann man die Reihenfolge ändern, also von 1 bis 12 aufwärts?

[Temporyx]

Ja, du kannst die Reihenfolge ändern und auch Bilder einzeln aus dem Text löschen. Am schnellsten und einfachsten: alle hochgeladenen Bilder aus dem Beitrag löschen und in der richtigen Reihenfolge neu hochladen.

[Alpini]

OK, das mache ich nachher. Aber ich glaube, man muß die Bilder in umgekehrter Reihenfolge hochladen. Wir werden sehen.

[Temporyx]

... in umgekehrter Reihenfolge hochladen...

Ja, das letzte Bild zuerst und das erste Bild zum Schluss
